本文介紹了DXF文件無法打開的常見原因及多種解決方法。首先建議更換CAD軟件或使用免費查看器如Autodesk DWG TrueView、DraftSight等。其次可嘗試AutoCAD內置修復工具，或轉換文件版本和格式。若文件損壞嚴重，可查找備份文件或自動保存文件恢復。對于高級用戶，可用文本編輯器手動修復ASCII格式的DXF文件。最后，若所有方法無效，可尋求專業數據恢復服務。文章還提供了預防措施，如規范文件交換、定期備份和使用版本管理工具，以減少類似問題的發生。
摘要由平臺通過智能技術生成在工程設計、建筑規劃、制造業等領域，DXF（Drawing Exchange Format）文件作為 Autodesk 公司制定的通用數據交換格式，其重要性不言而喻。然而，當您急需查看或編輯一份關鍵圖紙，卻遭遇“DXF文件無法打開”的提示時，那種挫敗感足以打亂整個工作流程。導致這一問題的原因多種多樣，可能是文件本身損壞、軟件兼容性問題，或是系統環境配置不當?shù)取?/p>
那么dxf文件打不開怎么辦呢？本文將為您系統性地梳理一套從易到難、從普遍到專業的解決方案。無論您是偶爾使用DXF的普通用戶，還是日常與CAD打交道的專業人士，都能從中找到適合您的方法，快速化解危機。
方法一：檢查與更換CAD軟件（首選排查方案）
這是最直接、最應該首先嘗試的方法。很多時候，問題并非出在文件本身，而是您當前使用的軟件。
適用場景：
- 使用非主流或版本過舊的CAD軟件。
- 使用的是僅能查看但不能編輯的輕量級看圖軟件。
- 在非CAD專業軟件（如某些插圖軟件）中嘗試打開DXF。
操作步驟：
1、嘗試不同版本的AutoCAD： 如果您手頭有不同版本的AutoCAD（如 2024, 2021, 2018等），請逐一嘗試。高版本軟件通常兼容低版本文件，但反之則不行。如果文件由高版本創建，嘗試用更高版本的軟件打開。
- Autodesk DWG TrueView： Autodesk官方推出的免費查看器，它內置了DXF轉換功能，非?？煽?。
- DraftSight： 一款功能強大的免費2D CAD軟件，對DXF支持良好。
- A360 Viewer（在線）： Autodesk的在線查看工具，無需安裝任何軟件，直接將文件拖入瀏覽器即可。
注意點：
- 版本兼容性是關鍵： 牢記“向下兼容”原則。一個在AutoCAD 2024中創建的DXF文件，可能在AutoCAD 2010中無法打開或顯示不完整。
- 在線工具的局限性： 使用在線查看器時，務必注意圖紙的保密性。涉及商業機密或敏感信息的圖紙，切勿上傳到公共網絡。
方法二：利用AutoCAD內置修復工具
AutoCAD自帶了一個強大的文件修復功能，能夠自動診斷并嘗試修復文件中的錯誤數據。
適用場景：
- 文件在傳輸過程中（如網絡下載、U盤拷貝）可能受損。
- 打開文件時，軟件彈出“圖形文件無效”或“文件損壞”等錯誤提示。
- 軟件在打開過程中無響應或意外崩潰。
操作步驟：
- 啟動AutoCAD軟件，但不要直接雙擊文件打開。
- 在AutoCAD的左上角，點擊“文件”菜單，然后選擇“打開”。
- 在彈出的“選擇文件”對話框中，找到并選中那個無法打開的DXF文件。
- 注意對話框右下角“打開”按鈕旁邊有一個小的下拉箭頭，點擊它。
- 從下拉菜單中選擇 “修復” 或 “打開并修復” 選項。
- AutoCAD會開始嘗試修復文件。這個過程可能會花費一些時間，修復完成后會顯示一個修復日志，告知您發現和修復了哪些問題。
- 如果修復成功，文件將會被打開。
注意點：
- 此方法并非萬能，只能修復一定程度的數據結構錯誤，對于嚴重?fù)p壞的文件可能無效。
- 修復后的文件有可能會丟失部分復雜實體或自定義對象。
- 如果修復失敗，AutoCAD通常會提示無法修復，您需要嘗試其他方法。
方法三：轉換文件版本與格式（迂回解決）
如果直接打開行不通，可以嘗試將文件轉換為另一種格式或更早的版本，這相當于為文件“翻譯”一次，有時能繞過原生打開時遇到的解析錯誤。
適用場景：
- 因軟件版本不兼容導致無法打開（尤其對方用高版本創建）。
- DXF文件頭信息有輕微錯誤，通過轉換過程可以被糾正。
- 您只需要圖紙的幾何信息，不關心特定的圖層、塊等屬性。
操作步驟：

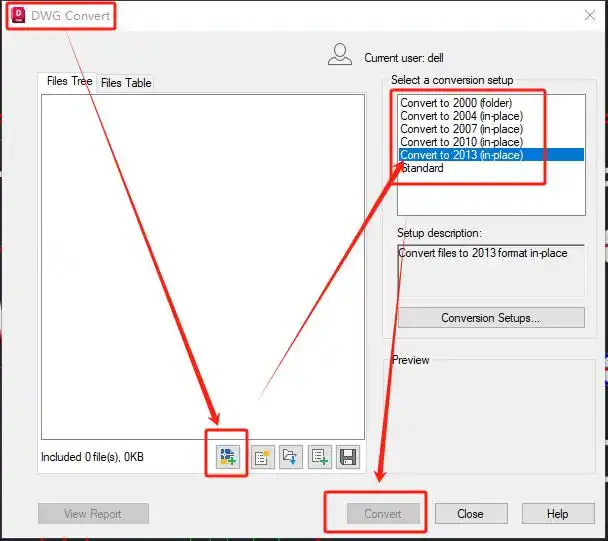

1、使用DWG TrueView進行轉換：- 下載并安裝Autodesk DWG TrueView（免費）。
- 打開DWG TrueView，點擊主界面上的“轉換”選項卡。
- 點擊“添加文件”，選擇無法打開的DXF文件。
- 在“轉換設置”中，選擇一個較低的“AutoCAD版本”（例如，轉換為AutoCAD 2010/LT2010 DXF）。
- 指定輸出文件夾，然后點擊“轉換”按鈕。
- 轉換完成后，嘗試用您的CAD軟件打開這個新生成的、版本較低的DXF文件。
3、使用在線轉換工具： 搜索“在線DXF轉換器”，將文件轉換為PDF、DWG或低版本DXF。同樣，需注意文件保密問題。
注意點：
- 轉換版本可能會導致一些高版本特有的功能或?qū)ο髞G失。
- 轉換為DWG后，文件將不再是純文本的交換格式，如果后續需要與其他非Autodesk軟件交換，可能需要再轉回DXF。
方法四：從備份文件或自動保存文件中恢復
AutoCAD有自動備份機制，這可能是您丟失文件的“救命稻草”。
適用場景：
- 文件在編輯過程中因軟件崩潰、斷電等原因損壞。
- 您懷疑當前文件已被損壞，但記得不久前它還是正常的。
操作步驟：
1、查找BAK文件： 在您的DXF文件所在的文件夾中，尋找擴展名為 .bak 的文件。它的主文件名通常與您的DXF文件相同。將 .bak 擴展名重命名為 .dxf，然后嘗試打開。

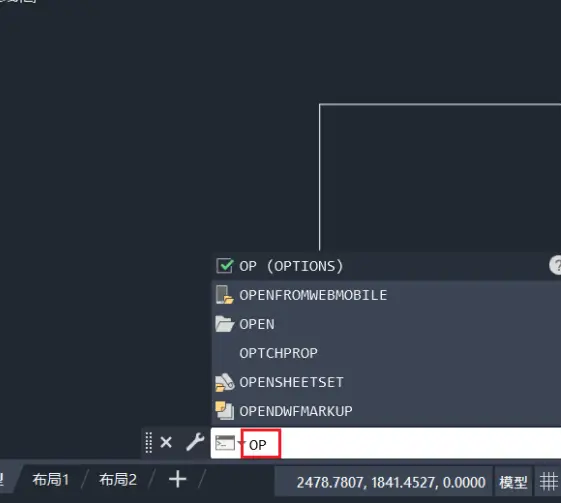

- 在AutoCAD中，輸入命令
OP并回車，打開“選項”對話框。
- 切換到“文件”選項卡，找到“自動保存文件位置”，記下該路徑。
- 導航到該路徑，根據時間排序，查找文件名與您的圖紙相關且擴展名為
.sv$的文件。 - 將找到的
.sv$文件復制到其他位置，并將其擴展名改為.dxf或.dwg，然后嘗試打開。
注意點：
- 自動保存功能默認是開啟的，但保存間隔可以設置。如果崩潰發生在自動保存之前，您可能無法找回最新的進度。
- BAK文件是每次您手動保存（SAVE）時生成的，它代表的是您上一次保存時的狀態。
方法五：文本編輯器排查與手動修復（高級方法）
DXF文件本質上是ASCII文本文件（也有二進制格式，但較少見）。對于熟悉DXF結構的高級用戶，可以通過文本編輯器進行手動修復。此方法有一定風險，需謹慎操作。
適用場景：
- 文件頭部有輕微錯誤，導致所有軟件都無法識別。
- 您確定文件只是開頭或結尾部分?jǐn)?shù)據不完整。
- 其他所有方法均已失敗，這是最后的希望。
操作步驟：

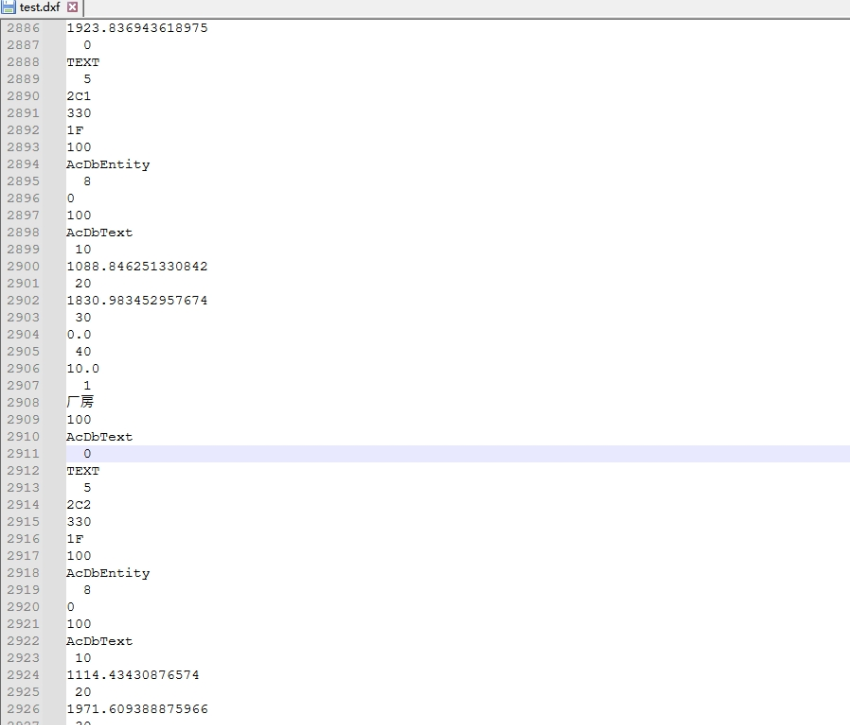

1、用純文本編輯器（如記事本、Notepad++、VS Code）打開DXF文件。切記不要用Word等富文本編輯器。
0 SECTION 2 HEADER ...
0 EOF
- 補全結尾： 如果文件末尾沒有
0和EOF，請手動添加這兩行并保存。 - 修復開頭： 如果文件開頭亂碼，但您有另一個完好的DXF文件，可以將其開頭部分（直到第一個
ENTITIES段之前）復制過來，覆蓋掉損壞文件的開頭。但這要求兩個文件的設置相似，成功率不定。 - 刪除尾部亂碼： 如果文件在正常結束符
EOF之后還有大量亂碼，可以嘗試刪除EOF之后的所有內容并保存。
注意點：
- 操作前務必備份原文件！ 這是一個破壞性操作，一旦出錯可能徹底無法恢復。
- 此方法要求對DXF文件結構有基本了解，盲目修改很可能導致文件徹底報廢。
- 僅適用于ASCII格式的DXF，對二進制DXF無效（用文本編輯器打開會顯示大量亂碼）。
方法六：尋求專業數據恢復服務
當文件價值極高，且上述所有方法均告失敗時，這是最后的選擇。
適用場景：
- 文件因存儲介質（硬盤、U盤）物理損壞而無法讀取。
- 文件遭到病毒破壞或惡意加密。
- 圖紙具有極高的經濟價值或時間成本，值得投入資金進行恢復。
- 在網上搜索并下載轉轉大師修復工具。
- 安裝并運行該軟件。
- 按照軟件指引，選擇“損壞的文件 - 文檔修復”。
- 點擊“添加文檔”按鈕，選擇那個無法打開的文件。
- 啟動修復過程。這類軟件通常會進行深度掃描和多重算法修復，耗時較長。
- 完成后，檢查輸出的文件。
注意點：
- 此項服務通常價格不菲。
- 選擇服務商時，務必考察其資質和用戶評價，避免二次損壞或數據泄露。
- 沒有100%的成功保證。
總結與預防建議
面對無法打開的DXF文件，請遵循以下排查流程以提高效率：
- 換軟件： 立即嘗試用不同版本或不同類型的CAD軟件打開。
- 試修復： 使用AutoCAD的“修復”功能。
- 轉格式： 利用DWG TrueView等工具轉換文件版本或格式。
- 找備份： 搜尋BAK和SV$備份文件。
- 手動修（高級）： 在備份原文件后，嘗試用文本編輯器進行末端修復。
- 求專業： 作為最后手段，考慮專業數據恢復。
最好的解決方法是預防。 建議您：
- 規范文件交換： 與外部合作方約定使用通用的低版本DXF格式（如AutoCAD 2010 DXF）進行交換。
- 勤備份： 定期手動備份重要圖紙，并確保AutoCAD的自動保存功能已開啟且間隔時間設置合理（例如10分鐘）。
- 使用版本管理： 對于重要項目，使用Git或SVN等版本控制系統來管理圖紙文件，可以追蹤每一次更改并輕松回退。
以上就是dxf文件打不開怎么辦的全部介紹了，希望這份詳盡的指南能幫助您有效解決DXF文件打不開的難題，讓您的工作重回正軌。
